Az ipari membrán egy félig áteresztő gát, amely a részecskeméret, a molekulatömeg, az iontöltés vagy a kémiai affinitás különbségei alapján választja el a folyadék- vagy gázáram összetevőit – anélkül, hogy hőre, kémiai reakciókra vagy fázisváltozásokra lenne szükség. A hajtóerő szinte mindig a membrán betáplálási oldala és permeátum oldala közötti nyomáskülönbség, amely átnyomja a célfajtát a membránon, miközben megtartja a nem kívánt komponenseket a betáplálási oldalon. A két kimeneti áramot – a permeátumot (ami áthalad) és a retentátumot (amit visszatartanak) – összegyűjtik és felhasználják vagy ártalmatlanítják a folyamattervnek megfelelően.
Ez az elválasztási mechanizmus alapvetően különbözteti meg az ipari membránszűrést a hagyományos mélységi szűréstől vagy kémiai kicsapástól. A mélységi szűrők – például a homokszűrők vagy a zsákos szűrők – felfogják a részecskéket a szűrőközegben, és rendszeresen cserélni kell vagy vissza kell mosni őket. A kémiai csapadék megváltoztatja az áramlás összetételét, és reagensmaradványokat vezet be, amelyeket az áramlás irányában kell kezelni. Az ipari membránok tisztán szétválnak egy rögzített fizikai küszöb alapján, nem termelnek kémiai melléktermékeket, és a legtöbb működési forgatókönyvben csere nélkül tisztíthatók és újra üzembe helyezhetők. Ezek a jellemzők magyarázzák, hogy a membrántechnológia miért terjeszkedett ki a vízsótalanításban és a tejfeldolgozásban alkalmazott eredeti alkalmazásairól gyakorlatilag minden olyan iparágra, ahol folyadékleválasztásra vagy tisztításra van szükség.
Az ipari membránrendszerekben a legfontosabb gyakorlati különbségtétel a zsákutcás szűrés és a keresztáramú szűrés. Zsákutca üzemmódban az összes betáplált folyadék merőlegesen áramlik át a membránon, amíg a visszatartott anyag meg nem akadályozza a további áramlást. Ez alkalmas tiszta-folyadék polírozásra alacsony szilárdanyag-terhelés mellett. A keresztáramú (vagy tangenciális áramlású) szűrésnél – amely dominál az ipari membránalkalmazásokban – a betáplálás nagy sebességgel párhuzamosan folyik a membrán felületével, folyamatosan elsöpri a visszatartott anyagot, és megakadályozza a szűrőlepény felhalmozódását, amely egyébként blokkolná az áramlást. A keresztáramú működés az oka annak, hogy az ipari membránok folyamatosan működhetnek magas szilárdanyag-tartalmú takarmányokon, folyamatos csere nélkül.
Ipari membrán A szűrést négy kategóriába sorolják a membrán pórusméret-tartománya és a megfelelő molekulatömeg vagy részecskeméret küszöb alapján. Mindegyik kategória más-más elválasztási problémával foglalkozik, és eltérő nyomáson működik. A megfelelő szűrési típus kiválasztása az első döntés minden ipari membránrendszer tervezésénél.
A mikroszűrő membránok pórusmérete 0,05 és 10 mikron (µm) tartományba esik – a négy típus közül a legdurvább. Alacsony transzmembrán nyomáson (általában 0,1-2 bar) működnek, és a lebegő szilárd anyagok, baktériumok, élesztősejtek és zsírgömbök eltávolítására szolgálnak a folyadékáramokból. Mivel a mikroszűrés nem tartja vissza az oldott molekulákat – teljes mértékben méretalapú fizikai elválasztásról van szó –, általánosan elterjedt a finomabb membránlépés előtti első lépcsős előkezelés, vagy az élelmiszer- és italgyártási folyamatok derítési és sterilizálási szakaszaként. A tipikus MF alkalmazások közé tartozik a sör és a bor hideg steril szűrése, a biomassza eltávolítása az erjesztési folyamatokban, a gyümölcslevek derítése, valamint a szennyvíz előkezelése ultraszűrés vagy fordított ozmózis lépések előtt.
Az ultraszűrő membránok pórusmérete 0,01 és 0,1 mikron között van, a molekulatömeg határértéke (MWCO) jellemzően 1000 és 500 000 dalton között van. Az 1-10 bar közötti transzmembrán nyomáson működő UF megtartja a baktériumokat, vírusokat, fehérjéket, keményítőt és kolloid részecskéket, miközben átengedi a vizet, a sókat és az alacsony molekulatömegű oldott anyagokat permeátumként. Ez a szelektív visszatartás az ipari membránfeldolgozás munkagépévé teszi az UF-et számos ágazatban: fehérjekoncentráció és tisztítás a tej- és gyógyszergyártásban, makromolekuláris frakcionálás a biotechnológiában, kolloid részecskék és szerves anyagok eltávolítása az ivóvízkezelésben, valamint a nanoszűrést vagy fordított ozmózist megelőző előkezelés az élettartam meghosszabbítása érdekében. Az UF a membránréteget is képezi a szennyvízkezelésben használt membrán bioreaktorokban (MBR).
A nanoszűrő membránok pórusmérete hozzávetőlegesen 1-10 nanométer tartományba esik, és úgy tervezték, hogy eltávolítsák a kétértékű ionokat (kalcium, magnézium, szulfát), közepes molekulatömegű szerves anyagokat és színező vegyületeket, miközben lehetővé teszik az egyértékű sók (nátrium-klorid) és a víz áthaladását. Az üzemi nyomás általában 5-20 bar. A nanoszűrést vízlágyításra (keménységi ionok eltávolítása), a sós talajvíz sótalanítására, ahol a só részleges eltávolítása elegendő, a cukoroldatok színtelenítésére, a kis molekulatömegű szerves anyagok koncentrálására az élelmiszer-feldolgozásban, valamint a szerves mikroszennyező anyagokat tartalmazó ipari szennyvizek tisztítására használják. Az a képessége, hogy szelektíven eltávolítja a kétértékű ionokat az egyértékű ionok áthaladása közben, olyan tulajdonság, amelyet más membrántípusok nem reprodukálnak – így az NF a specifikus választás olyan vízlágyító alkalmazásokhoz, ahol a teljes sótalanítás eltávolítaná a hasznos ásványokat.
A fordított ozmózisos membránok rendelkeznek a legszorosabb elválasztással a négy típus közül – 1 nanométer alatti effektív pórusmérettel –, és gyakorlatilag minden oldott szilárd anyagot, egyértékű iont és szerves molekulát eltávolítanak, amely körülbelül 100 dalton felett van. Az üzemi nyomás 10-80 bar között mozog a takarmány sótartalmától függően, így az RO a legenergiaigényesebb membránszűrési típus. Az RO a szabványos technológia a tengervíz sótalanítására, a nagy tisztaságú technológiai víz előállítására a félvezető- és gyógyszergyártásban, a kazán tápvízkezelésére, valamint az értékes oldott szilárd anyagok koncentrálására az élelmiszer-, ital- és vegyipari folyamatokban. Az RO-rendszerből származó retentátum koncentrált sóoldat vagy koncentrátumáram, amely további kezelést igényel – akár ártalmatlanítást, akár további koncentrálást, akár oldott tartalmának visszanyerését az alkalmazástól függően.
| Írja be | Pórusméret | MWCO | Üzemi nyomás | Mit távolít el | Tipikus alkalmazás |
|---|---|---|---|---|---|
| Mikroszűrés (MF) | 0,05 – 10 µm | N/A | 0,1-2 bar | Lebegő szilárd anyagok, baktériumok, élesztő, zsír | Ital derítés, erjesztés, előkezelés |
| Ultraszűrés (UF) | 0,01 – 0,1 µm | 1K – 500K Da | 1-10 bar | Vírusok, fehérjék, kolloidok, polimerek | Tejipari, gyógyszerészeti, szennyvíz, vízkezelés |
| Nanoszűrés (NF) | 1-10 nm | 150 – 1000 Da | 5-20 bar | Kétértékű ionok, szerves anyagok, szín | Vízlágyítás, cukorszíntelenítés, szennyvízkezelés |
| Fordított ozmózis (RO) | <1 nm | <100 Da | 10-80 bar | Minden oldott szilárd anyag, egyértékű ion | Sótalanítás, tiszta víz előállítása, koncentrálás |
Az ipari membrán fizikai és kémiai teljesítménye kritikusan függ az anyagtól, amelyből készült. A membránanyagok két nagy kategóriába sorolhatók – polimer és kerámia –, amelyek mindegyike külön egyensúlyban van a költségek, a vegyszerállóság, a mechanikai tartósság és a tisztíthatóság között. Az ipari rendszerekben a membránok idő előtti meghibásodásának egyik leggyakoribb oka a nem megfelelő anyag kiválasztása a takarmánykémiához vagy a tisztítási rendszerhez.
A polimer membránok mennyiségileg uralják az ipari membránok piacát, elsősorban azért, mert olcsóbbak a gyártásuk, szélesebb modulkonfigurációban állnak rendelkezésre, és alkalmasak a vízkezelésben, élelmiszerekben és italokban, valamint általános ipari alkalmazásokban előforduló folyamatok nagy többségére. A leggyakrabban használt polimerek mindegyike sajátos teljesítményjellemzőkkel rendelkezik:
A kerámia ipari membránokat szervetlen oxid anyagokból – leggyakrabban alumínium-oxidból (titán-oxid, Al2O3), titán-dioxidból (titán-oxid, TiO₂) vagy cirkónium-oxidból (cirkónium-oxid, ZrO₂) – gyártják, gyakran többrétegű konfigurációkban, ahol egy durva elválasztó vékony hordozóréteg biztosítja a finom mechanikai szilárdságot és a vékony felső réteget. A kerámia membránok lényegesen drágábbak, mint az egyenértékű területű polimer alternatívák – jellemzően ötször-húszszor többe négyzetméterenként –, de számos olyan teljesítményelőnyt kínálnak, amelyek indokolják ezt a prémiumot az igényes alkalmazásokban:
A membrán anyaga és a szűrő típusa határozza meg, hogy a membrán mit tud elválasztani. A modul konfigurációja – a membrán fizikai elrendezése a házon belül – meghatározza, hogy mennyire hatékonyan működik a folyamatléptékben, hogyan kezeli a lebegő szilárd anyagokat, és mennyibe kerül a kezelt áteresztőképesség egysége. A rossz modulkonfiguráció kiválasztása a betáplálási áramhoz felgyorsult elszennyeződéshez, magas tisztítási gyakorisághoz és rövid elemélettartamhoz vezet.

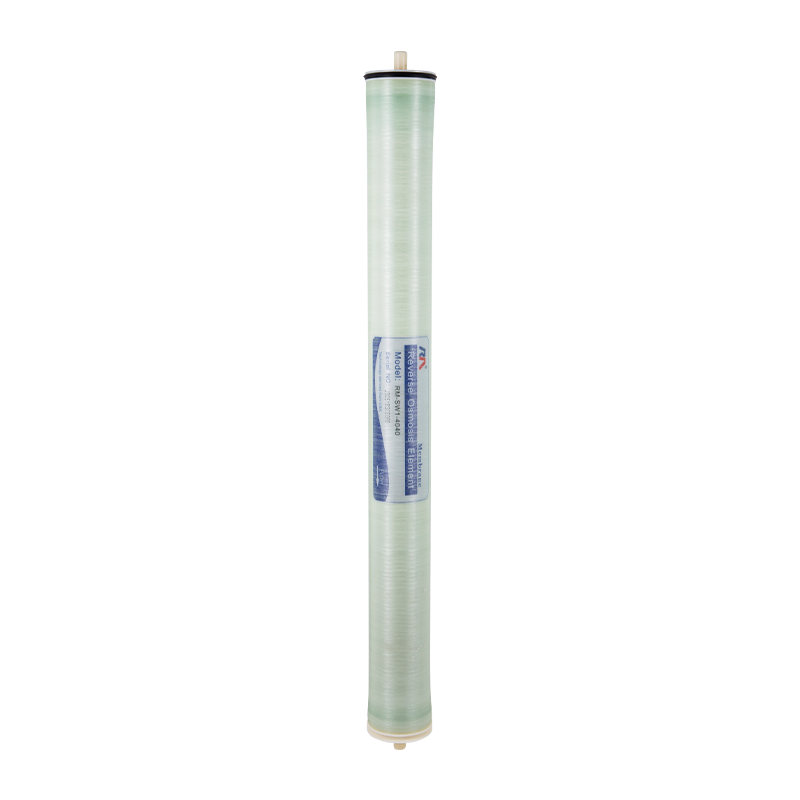

A spiráltekercses modulok a legszélesebb körben használt konfigurációk az ipari RO, NF és UF alkalmazásokban a viszonylag tiszta tápáramok érdekében. A membránt sík lapokként gyártják, amelyek közé betápláló és permeátum távtartókat szerelnek össze, és egy központi perforált permeátumgyűjtő cső köré spirálban vannak feltekerve. Ez a geometria nagyon nagy membránfelületet biztosít térfogategységenként – egy szabványos 8 hüvelyk átmérőjű, 40 hüvelyk hosszú elem 37-40 m² aktív membránfelületet tartalmaz – alacsony gyártási költség mellett. A spiráltekercses modulok korlátja a lebegő szilárd anyagokkal szembeni sérülékenységük: a szűk betáplálási távtartó csatornákban felhalmozódó részecskék gyors nyomásesés-növekedést és visszafordíthatatlan szennyeződést okoznak. A takarmányvíz SDI (Silt Density Index) 5 alatti, de lehetőleg 3 alatti értéke szükséges a spirális tekercselemek megbízható, hosszú távú működéséhez, ami azt jelenti, hogy a legtöbb valós takarmányforrásnál kötelező a megfelelő előkezelés.
Az üreges szálas modulok több ezer finom, önhordó membráncsövet csomagolnak – jellemzően 0,5-2 mm belső átmérőjűek – egy nyomástartó edényben lévő kötegbe. A rendkívül nagy tömörítési sűrűség a legfontosabb előny: egy 0,04 m³-es membrántartályban 575 m² 90 µm átmérőjű üreges szálak helyezhetők el, szemben a körülbelül 30 m² spirálisan tekercselt lapos lemezmembránnal azonos térfogatban. Az üreges szálas modulok dominálnak a nagyméretű UF és MF vízkezelési és szennyvíz-újrafelhasználási alkalmazásokban, ahol a szálak külső oldalán felgyülemlett szilárd anyagok eltávolítása érdekében időszakonként visszamosható képességük lehetővé teszi a zavaros betáplálási áramok gazdaságos működését folyamatos keresztáramlás nélkül. A fő korlátozás a takarmányban lévő lebegő szilárd anyagok mérsékelt toleranciája – a nagyon magas TSS vagy rostos anyagok blokkolhatják a szálköteget és ellenállnak a visszamosásnak.
A cső alakú membránok 5-25 mm belső átmérőjű egyedi membráncsövekből állnak, amelyek mindegyike egy tartó külső köpenyben van, és sorba vannak kapcsolva a házon belül. A nagy belső átmérő lehetővé teszi a nagy betáplálási sebességet a csövön keresztül, ami jelentős turbulenciát és nyírást generál a membrán felületén – így a csőszerű modulok a leginkább elszennyeződéstűrő konfigurációk a magas szuszpendált szilárdanyag-tartalmú vagy viszkózus betápláláshoz. Széles körben használják a tejfeldolgozásban (teljes tej, tejszín sűrítés), a gyümölcslé-feldolgozásban, a pigment visszanyerésében és az ipari szennyvízkezelésben, ahol a spirális tekercs vagy az üreges szálas modulok azonnal beszennyeződnének. A kompromisszum a költség: az egységnyi térfogatra jutó membrán területe sokkal kisebb, mint az üreges szálas vagy spirális tekercses kiviteleknél, így a csőrendszerek drágábbak az előállított permeátum egységenként. Az előkezelési követelmények minimálisak, ami részben ellensúlyozza ezt a hátrányt a nehéz takarmányozási alkalmazásoknál.
A lemez- és keretmodulok lapos membránlapokat raknak a lemezek közé, koncepciójukban hasonló a szűrőprésekhez. Magasabb költségük és alacsonyabb csomagolási sűrűségük miatt kevésbé gyakoriak a nagy volumenű ipari alkalmazásokban, de egyszerű szétszerelést tesznek lehetővé a membrán ellenőrzéséhez és cseréjéhez – előnyt jelent azokban az alkalmazásokban, ahol a membrán élettartama rövid, vagy ahol a szennyeződés vizuális ellenőrzése értékes a folyamat optimalizálása szempontjából. A lemez- és keretkonfigurációkat elektrodialízisben és bizonyos speciális gázleválasztási alkalmazásokban is használják, ahol a folyamatkémia megköveteli a lapos lapformátumot.
| Modul típusa | Csomagolási sűrűség | Feed TSS tolerancia | Tisztíthatóság | Legjobb alkalmazás |
|---|---|---|---|---|
| Spirális seb | Magas | Alacsony (SDI < 5) | Csak CIP | RO/NF/UF előkezelt takarmányokon |
| Üreges szál | Nagyon magas | Közepes | Visszamosó CIP | Nagyméretű UF/MF, vízkezelés |
| Csőszerű | Alacsony | Nagyon magas | Magas-velocity flush CIP | Tejtermékek, gyümölcslevek, magas viszkozitású vagy magas szilárdanyag-tartalmú takarmányok |
| Lemez és keret | Alacsony | Közepes | Könnyű fizikai hozzáférés | Speciális elválasztás, elektrodialízis |
Az ipari membránrendszerek ma már az ágazatok és folyamattípusok rendkívül széles skáláján működnek. Az alábbiakban ismertetjük a legjelentősebb alkalmazási területeket és az egyes esetekben használt speciális membrántípusokat.
A vízkezelés az ipari membránok legnagyobb egységes piaca. Az MF és UF membránokat az ivóvízgyártásban használják a zavarosság, a baktériumok és a Giardia/Cryptosporidium ciszták eltávolítására, olyan fizikai gáttal, amely nem függ a kémiai adagolástól a hatékonyság érdekében. Az NF és RO a talajvíz lágyítására, a brakkvíz sótalanítására és a tengervíz sótalanítására szolgál. Az ipari szennyvíztisztításban a membrán bioreaktorok (MBR) kombinálják a szerves szennyező anyagok biológiai lebontását a tisztított szennyvíz UF membrános leválasztásával, így állandóan jó minőségű permeátumot állítanak elő, amely további kezelés nélkül alkalmas közvetlen újrafelhasználásra. Az MBR-rendszereket ma már rutinszerűen használják textil-, élelmiszer-feldolgozási, papír- és vegyipari szennyvízipari alkalmazásokban, ahol a szennyvíz újrafelhasználása vagy a nulla folyadékkibocsátás a hagyományos eleveniszap-eljárásokhoz képest kiváló minőségű kimenetet igényel.
A tejipar volt az egyik első ágazat, amely nagy léptékben alkalmazta az ipari membrántechnológiát, és a membránok továbbra is központi szerepet töltenek be a tejfeldolgozásban. Az UF membránok a tejfehérjéket koncentrálják a sajtgyártáshoz, szabványosítják a folyékony tej fehérjetartalmát, és visszanyerik a savófehérjéket a tejsavóáramokból – egy nagy értékű elválasztás, amely a korábbi hulladékáramot prémium tápanyag-összetevővé alakítja. Az MF membránok hőkezelés nélkül tisztítják és hidegen sterilizálják a folyékony tejtermékeket, megőrzik az ízt és a tápanyagminőséget. A tágabb élelmiszeriparban az UF léfehérjéket és enzimeket koncentrál; Az NF koncentrálja a cukorszirupokat és eltávolítja a színt; és az RO a folyékony élelmiszeráramokat koncentrálja szállításra vagy további feldolgozásra, a párolgáshoz képest alacsonyabb energiaköltséggel.
Az ipari membránszeparáció a gyógyszerészeti és biotechnológiai gyártásban két elsődleges funkciót lát el: a tisztítást (a szennyeződések eltávolítása a célmolekulából) és a koncentrációt (a célmolekula koncentrációjának növelését a végtermékben). A meghatározott MWCO-értékekkel rendelkező UF-et a célfehérjék, enzimek, monoklonális antitestek és vírusrészecskék megtartására használják, miközben eltávolítják a kisebb szennyeződéseket és puffersókat a diafiltrációnak nevezett eljárás során – ez lényegében a visszatartott makromolekula folyamatos mosása friss pufferrel. A 0,22 µm-es MF membránokkal végzett steril membránszűrés a hősterilizálás alternatívájaként eltávolítja az összes baktériumot és spórát a végső gyógyszertermékekből vagy a biofolyamatokból. A teljes gőzzel sterilizálható kerámia membránokat előnyben részesítjük olyan alkalmazásokban, ahol ugyanazt a membránfelületet kell validálni az ismételt steril feldolgozási ciklusokhoz.
Az ipari membránszeparációt egyre gyakrabban használják a vegyipari gyártásban, hogy csökkentsék az energiafelhasználást a termikus elválasztási módszerekkel, például a desztillációval és a bepárlással összehasonlítva. Az oldószerrezisztens nanofiltrációs (SRNF) membránok szerves oldószeráramokban működnek a katalizátorok koncentrálására, a drága reagensek kinyerésére vagy a reakciótermékek elválasztására a nem reagált kiindulási anyagoktól. Az olaj- és gázszektorban a gázleválasztó membránok – a folyadékfázisú membránoktól eltérő kategória – elválasztják a CO₂-t a földgáztól, visszanyerik a hidrogént a finomítói áramokból, és eltávolítják a vízgőzt a technológiai gázból. A membránalapú oldószer-visszanyerés a gyógyszerszintézisben egyre növekvő alkalmazási terület, mivel az ipar csökkenti az oldószerfelhasználást és a hulladéktermelést.
A félvezető chipek és LCD-panelek gyártásához ultratiszta vízre van szükség, rendkívül alacsony részecske-, baktérium-, oldott szerves és ionos szennyeződésekkel. Az ipari membránrendszerek – jellemzően előkezelés, RO és elektrodeionizáció (EDI) vagy ioncserélő polírozás sorozata – azt a 18 MΩ·cm-es fajlagos ellenállású vizet állítják elő, amelyre a félvezető gyártósoroknak szüksége van. A nagyon szűk részecskeméret-besorolású (0,05 µm vagy kisebb) MF membránokat a felhasználás helyén használják a technológiai fürdők és az öblítővíz részecskeszennyeződésének megakadályozására a modern chipjellemzők nanométeres skáláján.
A szennyeződés – a nem kívánt anyag felhalmozódása a membrán felületén vagy pórusaiban – minden ipari membránrendszer központi működési kihívása. Csökkenti a permeátum áramlását, növeli a transzmembrán nyomást, csökkenti az elválasztási szelektivitást, és végső soron lerövidíti a membránelem élettartamát. A szennyeződési mechanizmusok megértése és azok megelőzése vagy kezelése ugyanolyan fontos, mint a membrán kezdeti kiválasztása.
A következő teljesítményváltozások azt jelzik, hogy a szennyeződés olyan mértékig fejlődött, ahol tisztítási műveletre van szükség. Ha ezeknél a küszöbértékeknél tovább vár a tisztítás megkezdése előtt, megnő a visszafordíthatatlan elszennyeződés kockázata, amelyet a tisztítás nem képes visszafordítani:
A Clean-in-Place (CIP) a szabványos módszer az elszennyeződött ipari membránok szinte eredeti teljesítményének helyreállítására anélkül, hogy eltávolítanák őket a rendszerből. A jól végrehajtott CIP-protokoll szabályozott hőmérsékletű, áramlási sebességű és pH-értékű recirkulációs tisztítóoldatokat használ a membrán felületén lévő szennyeződés feloldására, diszpergálására vagy elpusztítására. A szennyeződés típusához nem megfelelő tisztítószer kiválasztása a leggyakoribb oka annak, hogy a CIP nem tudja visszaállítani a teljesítményt, és visszafordíthatatlan membránkárosodást is okozhat.
| Szennyező típus | Tisztítási kémia | Tipikus pH-tartomány | Megjegyzések |
|---|---|---|---|
| Kalcium-karbonát/szulfát skála | Citromsav, sósav (hígított) | 2-4 | Ne haladja meg a 4% HCl-t; megerősíti a membrán savtoleranciáját |
| Szilika pikkely | Nátrium-hidroxid (NaOH) | 11-12 | A forró maró (35-45°C) a leghatékonyabb; jó öblítést igényel |
| Szerves és humuszos szennyeződés | Nátrium-hidroxid ± felületaktív anyag | 11-13 | Magaser pH and longer soak time improves organic dissolution |
| Biofouling / biofilm | Lúgos tisztító biocid (DBNPA vagy CMIT/MIT) | 11-12 | Enzim alapú tisztítószerek érett biofilmekhez; a biocidnek membránkompatibilisnek kell lennie |
| Fehérje szennyeződés (tejtermék/gyógyszer) | Lúgos (NaOH), majd sav (citromsav vagy foszforsav) | 11–13, majd 2–4 | Lúgos lépésben denaturálja a fehérjét; savas lépés eltávolítja az ásványi társlerakódásokat |
| Olaj/zsír szennyeződés | Lúgos, nem ionos felületaktív anyag | 10-12 | Magaser temperature (40–50°C) significantly improves oil removal efficacy |
A vegyes szerves és ásványi szennyeződések standard CIP-szekvenciája – ami a legáltalánosabb valós forgatókönyv – az, hogy először lúgos tisztítással kell kezdeni a szerves és biológiai szennyeződéseket, majd ezt követi savas tisztítással az ásványi lerakódások feloldása érdekében. A sorrend megfordítása (a sav először) azzal a kockázattal jár, hogy a fehérjék denaturálásával szerves szennyeződést rögzítenek a membrán felületére, mielőtt eltávolítanák őket. Minden egyes CIP lépés után alapos öblítés semleges pH-ra a következő lépés előtt elengedhetetlen a membránmodulban lévő inkompatibilis tisztítóoldatok közötti kémiai reakciók elkerülése érdekében. A CIP alatt a hőmérsékletet a gyártó által meghatározott határokon belül kell tartani – jellemzően 35-45°C a legtöbb polimer membrán esetében –, mivel a magasabb hőmérséklet növeli a kémiai reakciósebességet és a tisztítási hatékonyságot, de fennáll a veszélye a membrán hőtűrésének túllépésére.
Az ipari membránválasztás során több rendszerkövetelmény – szűrés típusa, anyagkompatibilitás, modulkonfiguráció, működési feltételek és teljes birtoklási költség – egyidejű megfeleltetése szükséges, ahelyett, hogy egyetlen paramétert külön-külön optimalizálnának. Ezen döntési pontok szisztematikus átdolgozása megakadályozza a leggyakoribb kiválasztási hibákat.
